自作卓球マシンを作る（５）：土台部（１）
土台部（１）：土台パーツを切り抜く（板部分）
みなさんこんにちは。比較さんです。
（比較さんというサイトを運営しています。）
前回までに、卓球マシンのコアとなる発射部を作ったので、
今回からは土台部分を作っていきたいと思います。
土台部分は、ピンポン球を発射部に送り出す機能が必要なので、実は発射部よりも複雑な作りになります（難しい！）！
ちなみに目指している土台のイメージは、この参考サイトのようなものです。
0. 準備するもの
ベニヤ板
厚さ11mmで縦横30cmのベニヤ板を3枚、ホームセンターで買ってきました。
縦横のサイズは30cm以上あればいいので、ネットで買うとしたらこの辺りが良さそうです。
カットベニヤ（ベニヤ板）11.0(約)x445x895厚みx幅x長さ（ミリ）NONJAS合板約2.87kg
- ジャンル: 花・ガーデン・DIY > 住宅建材 > 木材・工房
- ショップ: DIY木材センター
- 価格: 1,053円
コンパス
設計図を板に描く時に使います。
【メール便対応】ソニック スーパーコンパス くるんパス 鉛筆用 SK-767
- ジャンル: キッチン・日用品雑貨・文具 > 文具・事務用品 > 製図用品 > コンパス
- ショップ: オフィス・エクスプレス
- 価格: 355円
ジグソー
板の切断に使います。
ちなみにジグソーの比較記事を書きましたので、購入の際は参考にしてみてください！
1. 設計をする
歯車部
土台部分の一番の難所！
ピンポン球を発射部へ送り出すための歯車の設計をします。

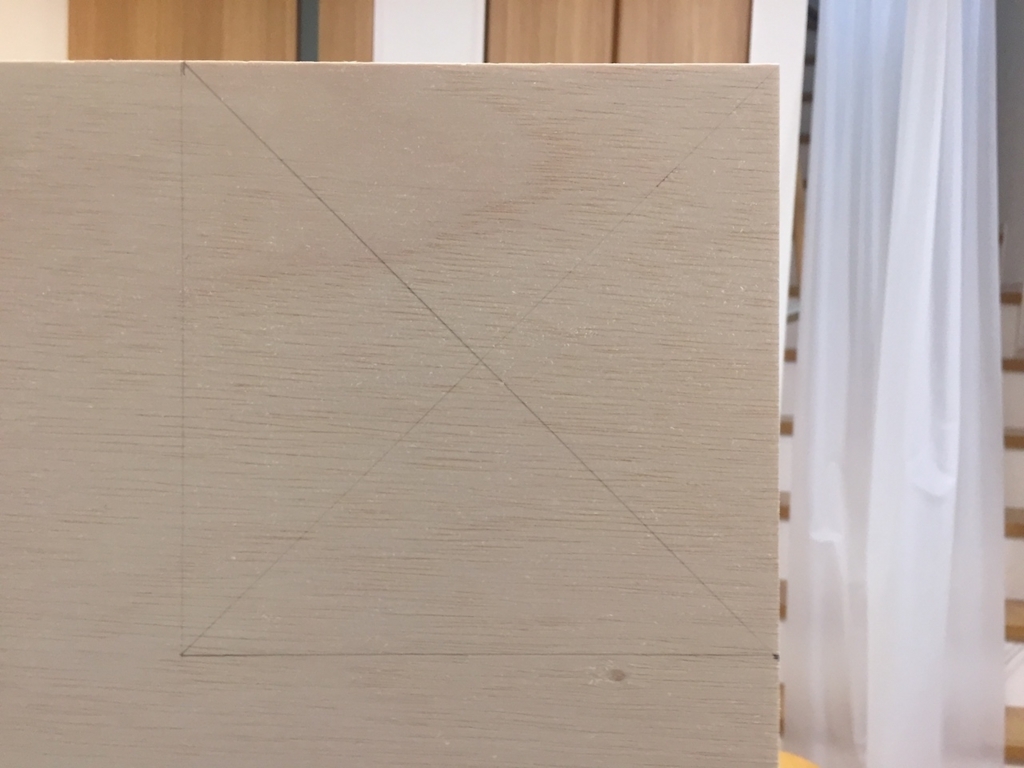

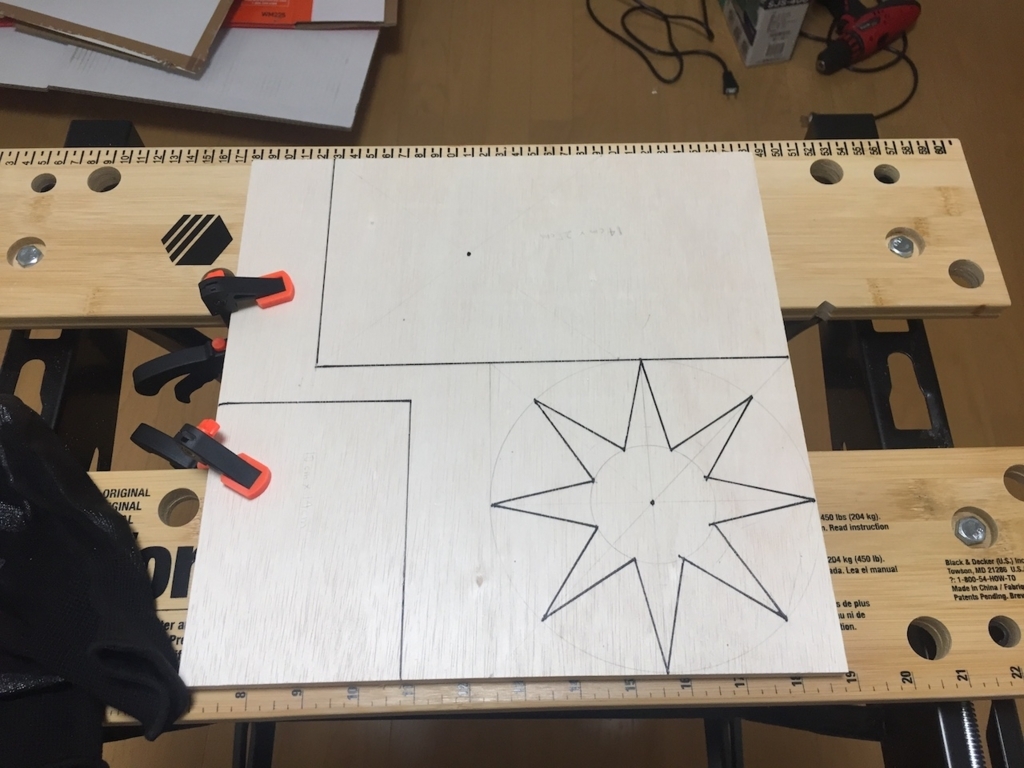

100均で購入したバケツの直径が16cmだったので、16cm四方の四角形を書いて中心を探します。

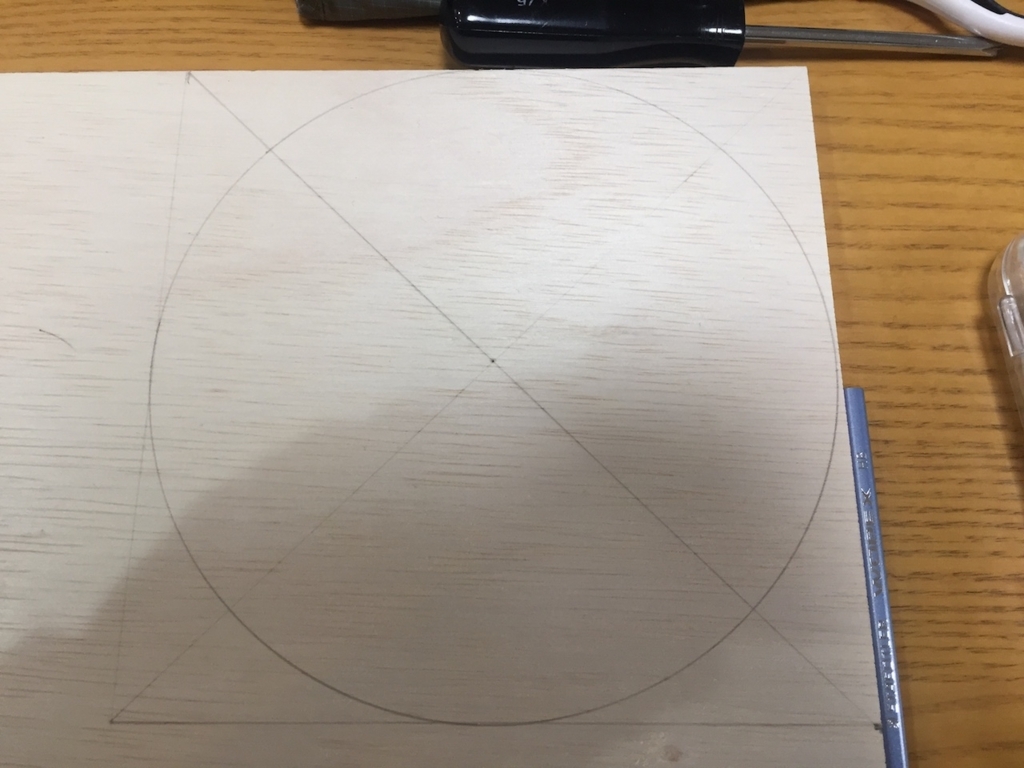

次に、コンパスを使って、半径8cmの円を描きます（コンパスなんて久しぶりに使ったw）。

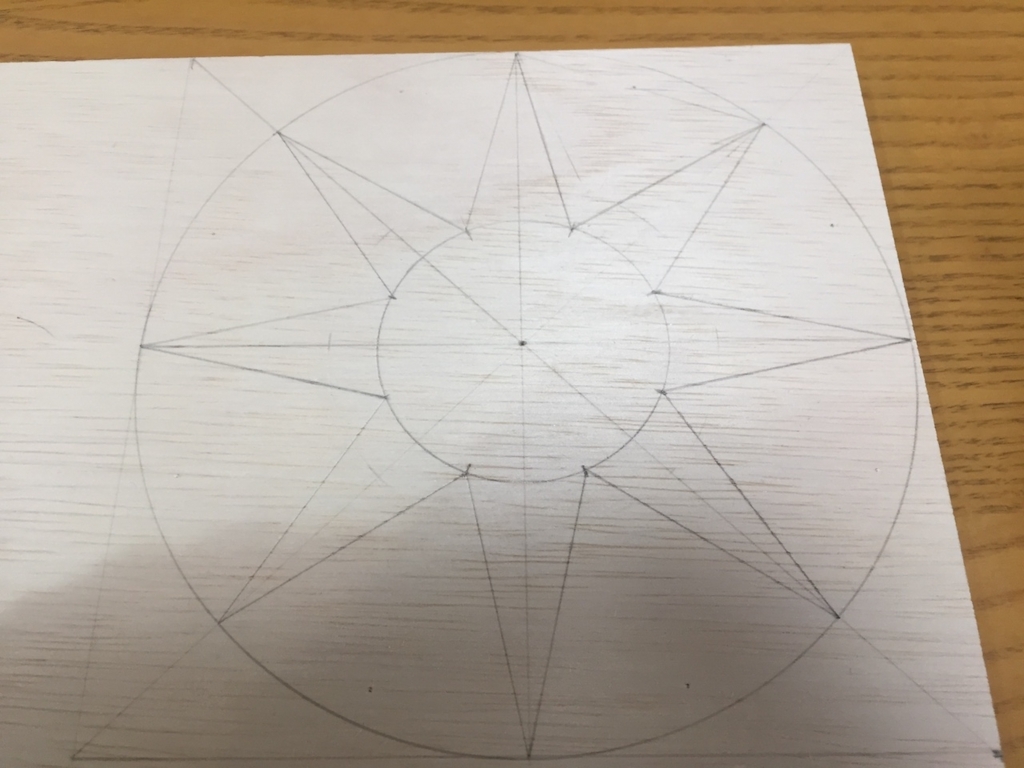

そして、半径4cmの円を同じように描き、下図のように歯車を描きます。
なんかいい感じ！
ただ、参考サイトと微妙に寸法が違うので、実際うまくいくかは試してみないとわからないです。
土台部
バケツを置き、ギアボックスを設置する土台部は４枚の板で構成されます。
- 天板：14cm x 25cm
- 底板：14cm x 20cm
- 側板（１）：10cm x 18cm
- 側板（２）：10cm x 14cm

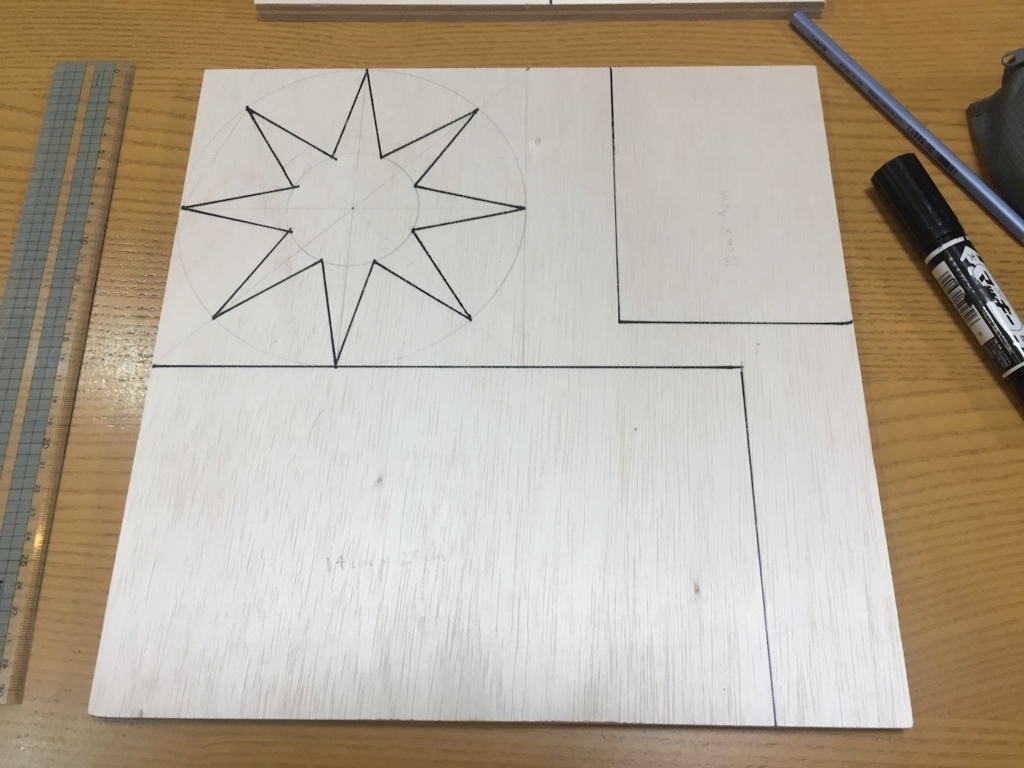

設計はこれで完了！
次はこれを切断していきます。
2. ジグソーで切断！

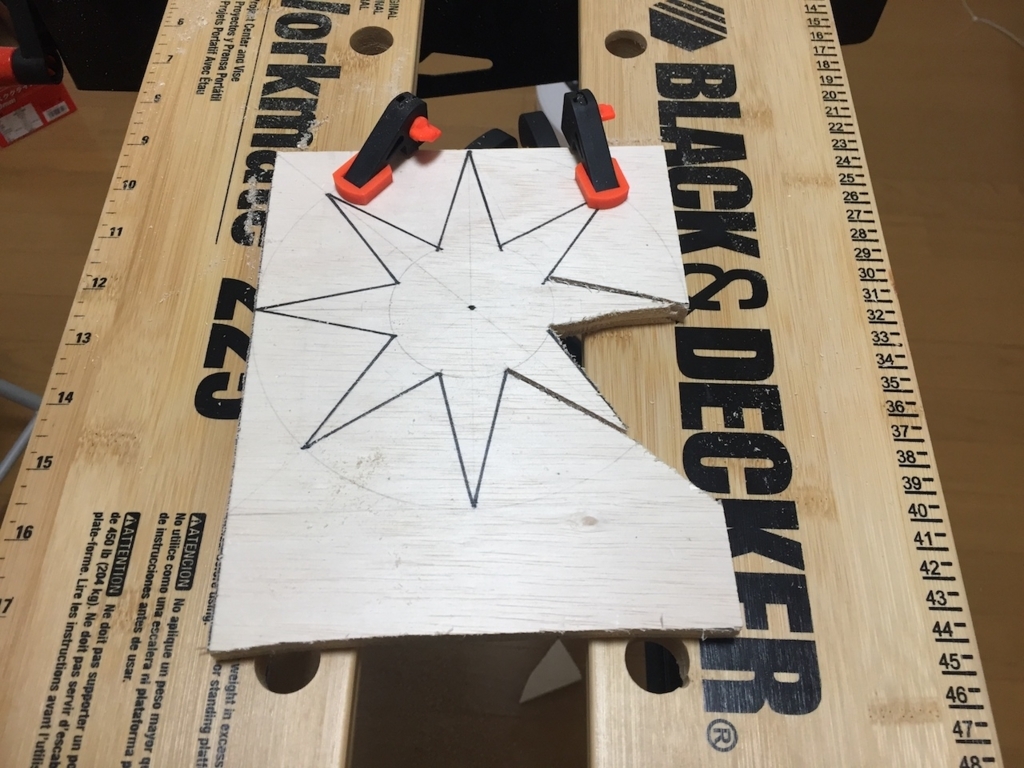

歯車から切っていきます。大変でした・・・。辺が多くて。。
・・・

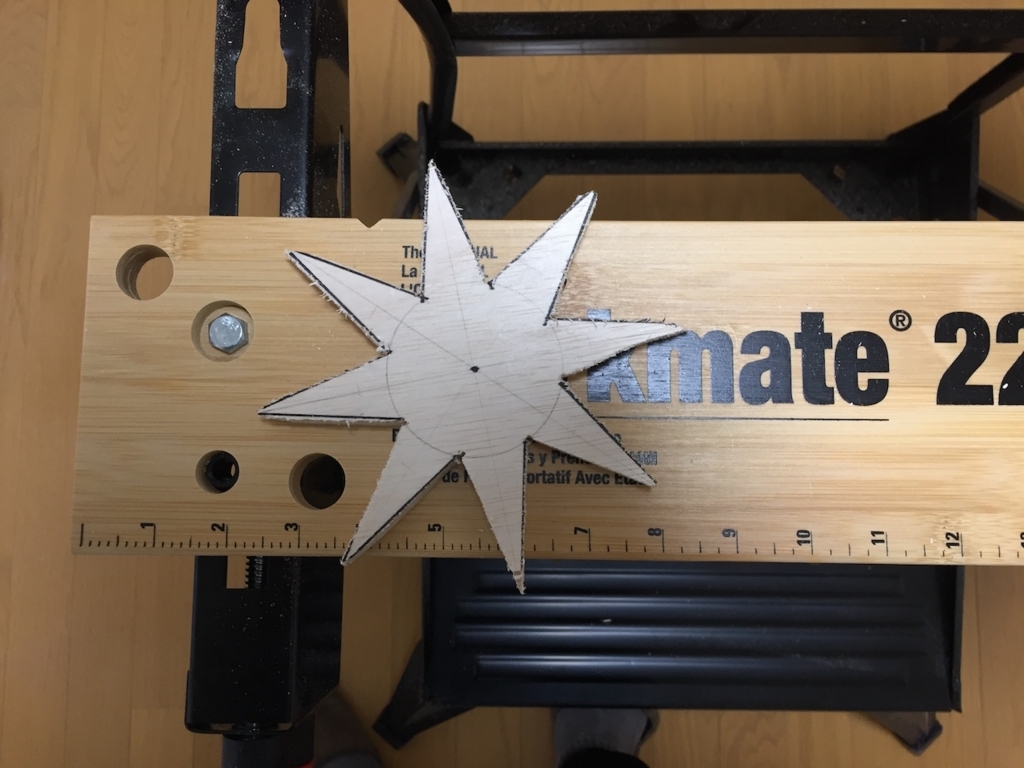

なかなか大変でしたが、できました！

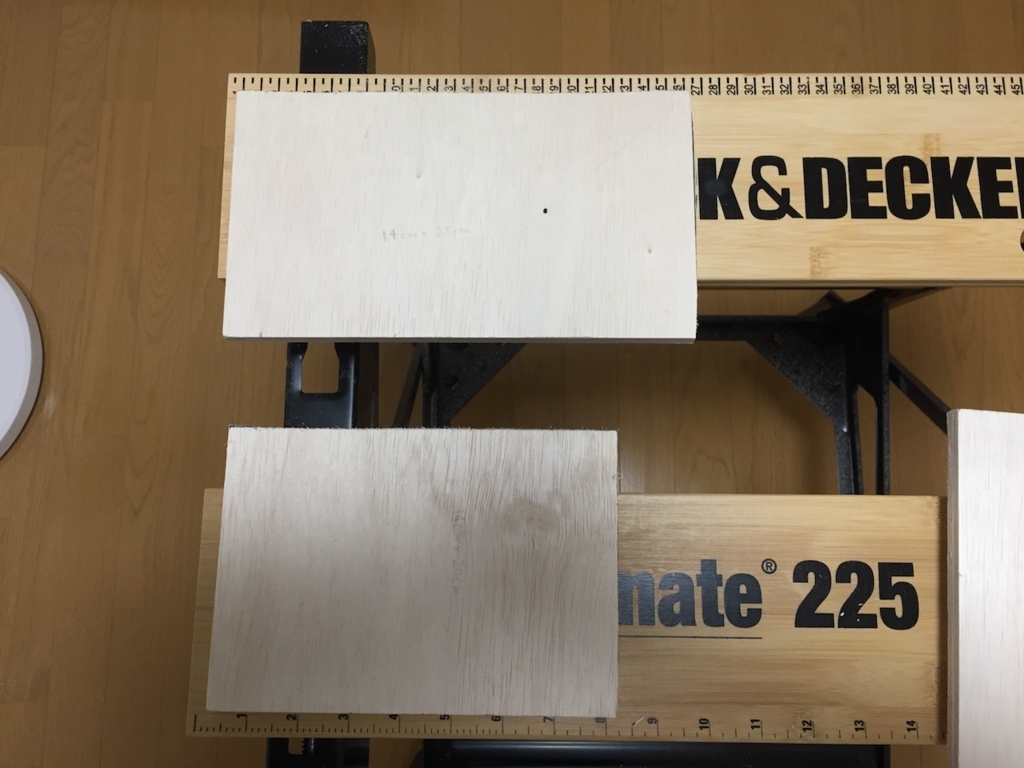

天板（14cm x 25cm）と 底板（14cm x 20cm）も。
側板１（10cm x 18cm）と 側板（10cm x 14cm）も。

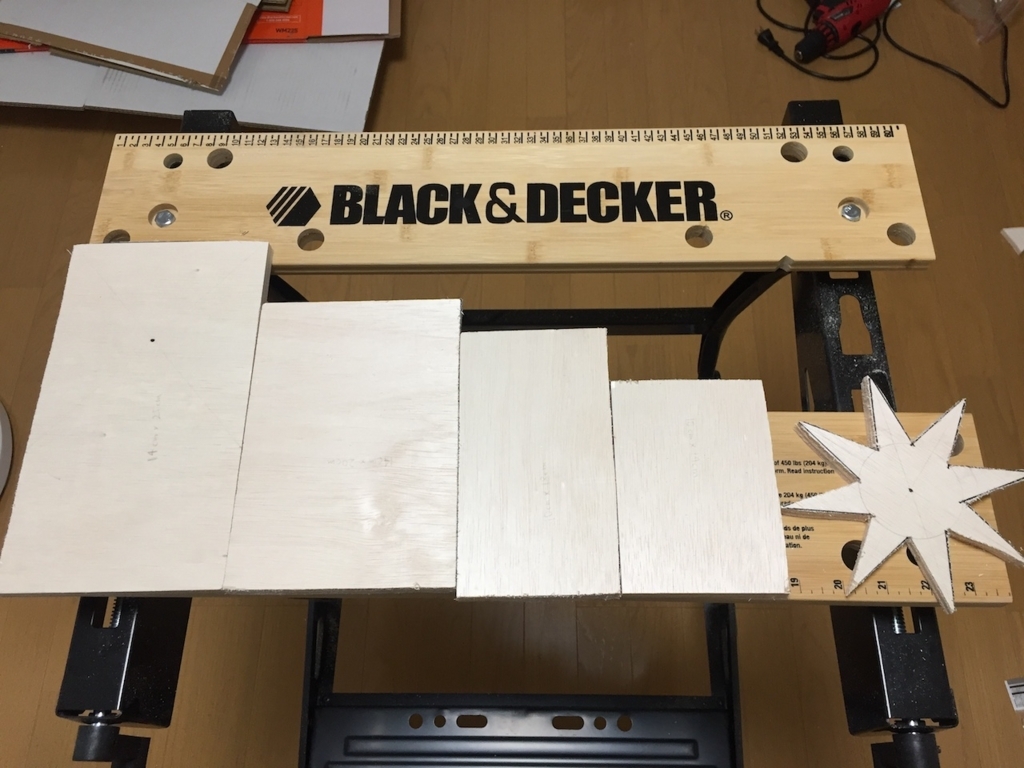

全部切り終わりました！
疲れた・・・。
ただ、側板の高さ（10cm）が微妙に合わず、組み立てたときにガタガタになりそうだったので、高さ調節をすることに。。
本当はジグソーじゃなくて丸ノコを使えば板は真っ直ぐカットできるそうです。
リョービ(RYOBI) 電気丸ノコ MW-46A (100V／切込深さ46mm) 610508A
- ジャンル: 花・ガーデン・DIY > 日曜大工・作業用品 > 電動工具 > 電動ノコギリ
- ショップ: ミナト電機工業
- 価格: 6,151円
ただもうそんなお金もなく。。。
3. ディスクグラインダーで高さ調整
ディスクグラインダーは塩ビパイプの切断のために持っていたので、
こいつに木材研磨用のディスクを装着して、高さを調節することにしました！
ヤナセ スパークディスク(アランダム) A ＃120 （SPA7）
- ジャンル: 花・ガーデン・DIY > 日曜大工・作業用品 > 電動工具 > 研削・研磨
- ショップ: DIY FACTORY ONLINE SHOP
- 価格: 164円
ディスクグラインダー、回転力がすごすぎて、怖いんですが。。。

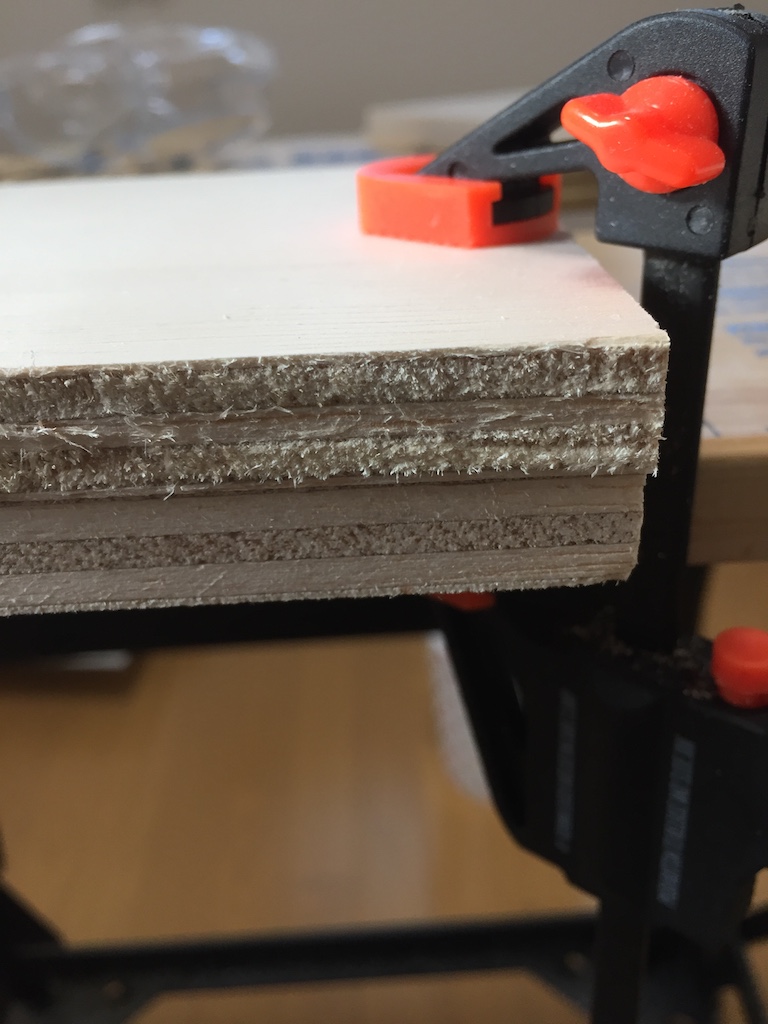

前回材料を固定せずにディスクグラインダーを使用して、恐怖を感じたので、今回はしっかりと固定します。
威力が強すぎて、ちょっと削りすぎたりしましたが、、、
なんとか平行になった（はず）。
ちなみにディスクグラインダーの比較記事も書いてます！購入の際は是非参考に。。
4. 土台底の組み立て

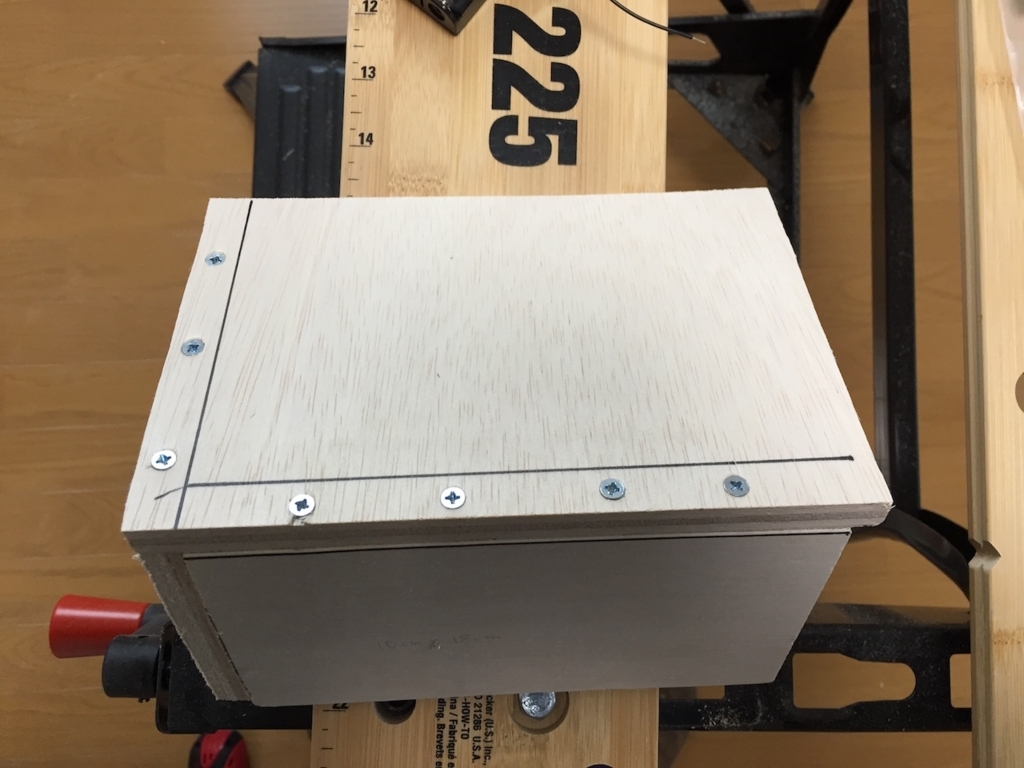

土台底部分の組み立てまでして今日は終了！
疲れました。。。
次回は、ギアボックスを土台天板にくっつけたり、バケツに穴を開けたりと残った作業を進めていきたいと思います。
